專用數控車床

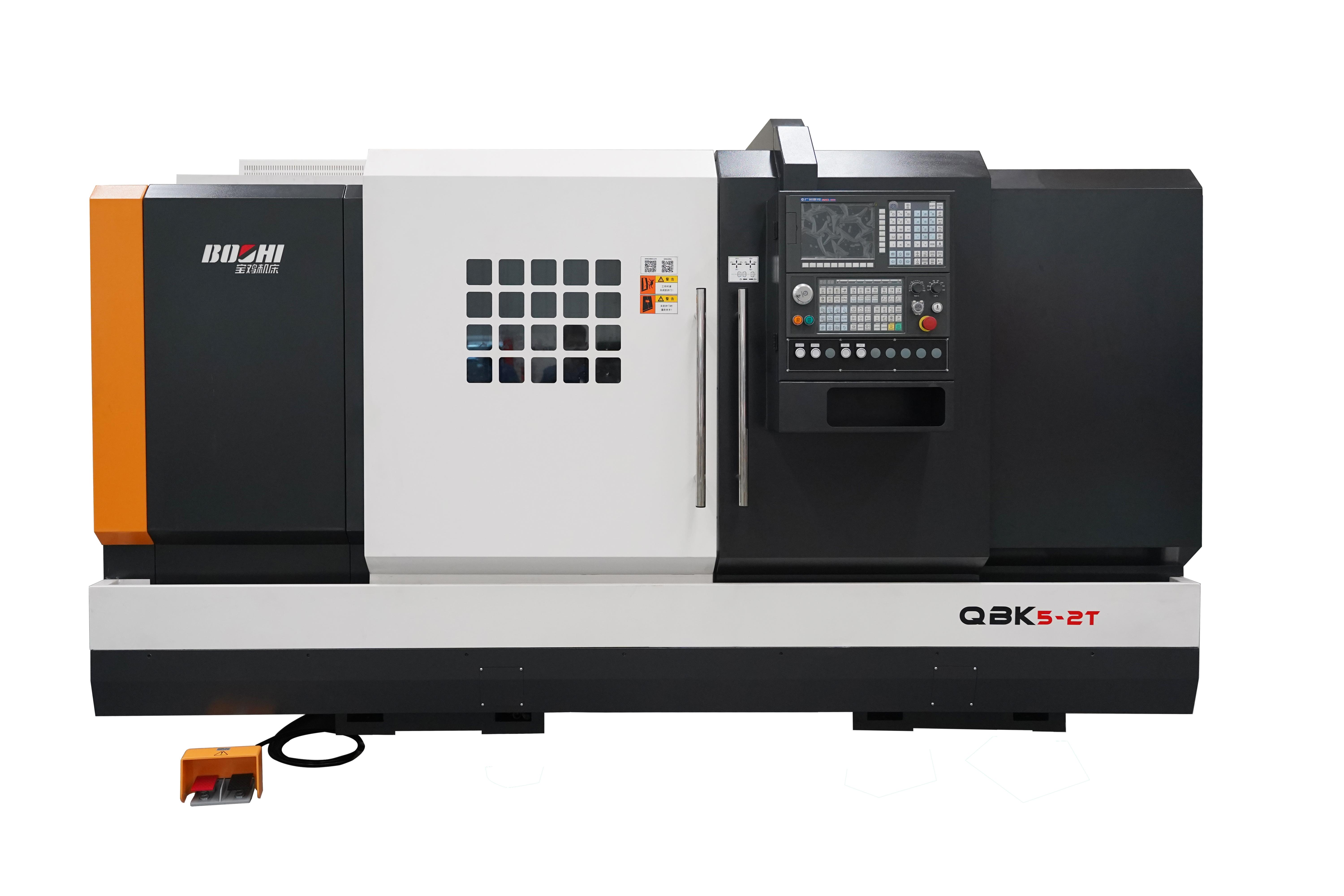

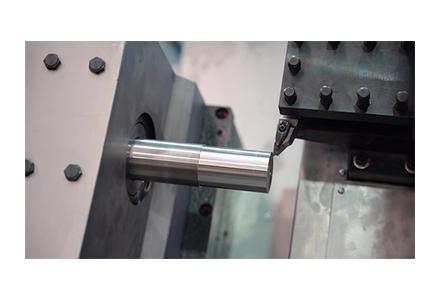

QBK5-2T數控車床是針對風電領域所用緊固螺栓加工而開發的一款中間驅動數控車床,該車床采用兩個單側液壓驅動筒夾夾持工件中部,左右兩側各配置一組排式刀架,通過兩側刀具同時車削,實現對工件的一次裝夾,完成兩端外圓、端面的高效加工。為適用不同長度工件加工需求,兩側夾頭間距可通過程序控制實現自動調整,方便快捷。
產品特點:
1)采用整體式45°斜床身結構,排屑流暢,裝夾工件方便。床身經多次時效處理,有效抑制了加工過程中切削力導致的變形和應力;

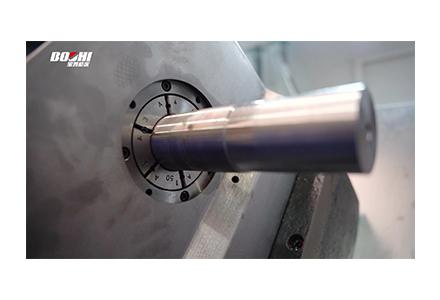

2)機床采用兩個單側中驅液壓?jiǎn)卧硨?duì)背安裝結構,兩中驅單元夾持距離可通過程序控制調整支持間距,適用不同長度工件加工,適用范圍廣,調整效率高,主軸最高轉速達1200 r/min;
3)X/Z軸采用伺服電機與滾珠絲杠直接連接,進給精度高,可獲得更高的加工精度;

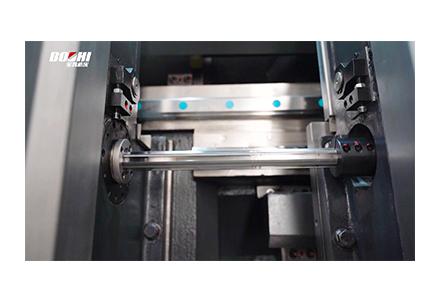

4)導軌、滾珠絲杠副采用集中自動稀油潤滑,定時定量向各潤滑部位注油,保證各滑動面均勻潤滑,保證了滾珠絲杠副和導軌的使用壽命;
5)采用左右兩個排式刀架,工作穩定可靠;
6)配備冷卻泵及水箱,保證加工過程充分冷卻;
7)機床采用符合安全標準的防護,既防止冷卻液飛濺、又保證操作安全、外觀宜人;
8)機床以國產數控系統為主,安全性能符合GB/T5226.1電器安全標準,性價比高,穩定可靠。 ‘
適用行業:
適用于風電領域緊固螺栓兩端同時加工。
|
項 目 |
單位 |
QBK5-2T |
加工 范圍 |
主軸夾持工件范圍 |
mm |
φ15-φ50 |
加工工件長度范圍 |
mm |
500-1000 |
|
最大車削長度 |
mm |
125 |
|
主軸 |
主軸轉速 |
r/min |
100-1200 |
主電機功率(連續/30分鐘) |
kW |
7.5/11 |
|
主軸最大輸出扭矩 |
N.m |
140 |
|
床鞍 |
傾斜角度 |
DEG |
45° |
移動距離X1、X2、Z1、Z2、Z3 |
mm |
195、195、230、600、480 |
|
快移速度X1、X2、Z1、Z2、Z3 |
m/min |
6、6、8、8、8 |
|
絲杠螺距X1、X2、Z1、Z2、Z3 |
mm |
5、5、6、6、6 |
|
滾珠絲杠直徑X1、X2、Z1、Z2、Z3 |
mm |
φ32、φ32、φ40、φ40、φ40 |
|
伺服電機扭矩X1、X2、Z1、Z2、Z3 |
N.m |
6、6、10、10、10 |
|
刀具 |
刀架裝刀容量 |
|
左1+右1 |
刀具截面 |
mm |
25×25 |
|
冷卻 |
冷卻泵流量 |
kW |
0.18 |
冷卻泵功率 |
L/min |
50 |
|
其他 |
電源 |
kVA |
25 |
機床外型尺寸(長×寬×高) |
mm |
3810×1893×2130 |
|
機床凈重 |
kg |
5500 |
